Aperçu

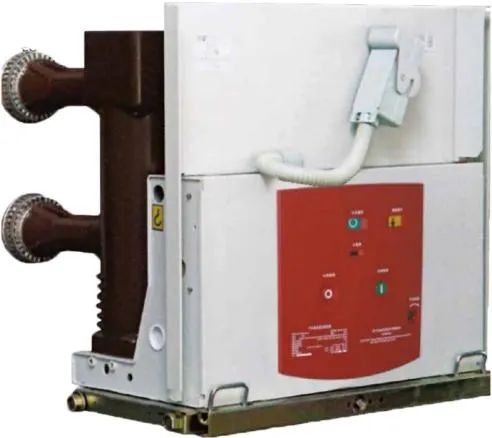

Le disjoncteur à vide intérieur de la série ZN63 (VSSV1) -24 (Code d'article : VSV24) a une tension nominale de 24 kV, un appareillage de commutation intérieur haute tension triphasé de 50 Hz, s'applique aux centrales électriques, aux sous-stations et aux entreprises industrielles et minières pour contrôler ou des systèmes de transmission et de distribution de protection, spécialement pour la charge de rupture importante à haute altitude et les lieux d'opération fréquents.
Le mécanisme de commande du disjoncteur pour le type de stockage d'énergie à ressort, peut utiliser des opérations de stockage d'énergie AC et DC, peut également être utilisé manuellement. Le disjoncteur peut être équipé d'un actionneur magnétique permanent à longue durée de vie, la durée de vie mécanique peut atteindre 60 000 fois, peut être utilisé pour des opérations extrêmement fréquentes.
Disjoncteur conçu pour reconditionner la structure avant et après, les deux peuvent être utilisés comme unité d'installation fixe, peuvent également être équipés du châssis tel qu'utilisé dans l'unité montée.
Conditions environnementales
Température: - 15 degrés ~ 40 degrés. La température moyenne quotidienne ne doit pas dépasser 35 degrés.
Humidité: La moyenne quotidienne ne doit pas dépasser 95 %, la moyenne mensuelle ne doit pas dépasser 90 %.
Altitude: Inférieur ou égal à 1000m ;
Eau vapeur pression: La valeur moyenne quotidienne ne doit pas dépasser 2,2 kPa et la valeur moyenne mensuelle ne doit pas dépasser 1,8 kPa.
Installation site: L'air ambiant ne doit évidemment pas être pollué par de la poussière, de la fumée, des gaz corrosifs et inflammables, de la vapeur ou du brouillard salin.
Intensité sismique :Inférieur ou égal à la 8e année
Structure et principe
Structure de base
Le circuit conducteur du disjoncteur est une structure solide et scellée et le circuit conducteur est placé dans la partie isolante. Cette structure peut empêcher efficacement l'influence de facteurs externes, notamment l'impact d'une force externe et un environnement pollué sur l'ampoule à vide. Le circuit conducteur du disjoncteur est installé à l'arrière du boîtier du mécanisme et est intégré au mécanisme.
Principe de fonctionnement
Le disjoncteur est équipé d'une ampoule à vide de haute qualité de la marque SHONEVAC, et l'interrupteur a un degré de vide très élevé. Lorsque les contacts mobiles et fixes sont chargés et ouverts sous l'action du mécanisme de commande, un arc sera généré entre les contacts. Étant donné que les contacts mobiles et statiques ont des fentes inclinées avec la même direction d'inclinaison, lorsque le courant d'arc circule, une composante circonférentielle importante sera générée. Un champ magnétique longitudinal est formé entre les contacts. Gardez l'arc sous une forme diffuse, faites en sorte que l'arc brûle uniformément sur la surface de contact et maintenez une faible tension d'arc. Lorsque le courant passe naturellement par zéro, les ions résiduels, les électrons et la vapeur métallique peuvent se rassembler ou se recombiner sur la surface du contact ou du blindage en quelques microsecondes, la rigidité diélectrique de la fracture de la chambre d'extinction d'arc se rétablit rapidement et l'arc s'éteint. . Pour atteindre l’objectif de rupture. Grâce à l'utilisation d'une technologie avancée de champ magnétique longitudinal, il possède une capacité de coupure de courant forte et stable.
Dimensions hors tout
Schéma du circuit électrique
Installation, réglage et entretien
Inspection du produit
Après avoir déballé le produit, vérifiez si les pièces de l'interrupteur sont déformées ou endommagées ;
Si la plaque signalétique du produit et le certificat de conformité sont conformes à la commande ; si les pièces de rechange sont complètes. Si vous constatez que le produit est endommagé, que le produit ne correspond pas à la commande ou que la liste de colisage ne correspond pas au produit réel, veuillez en informer
immédiatement le transporteur ou le fabricant. Après avoir confirmé que le produit est intact, il peut être installé.
Installation du produit
Le disjoncteur installé dans l'armoire électrique ne doit pas être soumis à une tension ou à une déformation, et des rondelles élastiques à disque doivent être ajoutées aux boulons au point d'installation inférieur. Lors du raccordement des bornes principales, les bornes principales ne peuvent pas être soumises à une tension ou une pression permanente (comme par le jeu de barres, etc.). Lors de la connexion du jeu de barres, des boulons d'une résistance supérieure ou égale à 8,8 doivent être utilisés et des ressorts à disque doivent être utilisés pour fixer le jeu de barres.
Ajustement
Tous les travaux de mise en service et d'exploitation doivent être effectués par du personnel ayant reçu une formation spéciale et possédant une compréhension détaillée des performances du disjoncteur. Des mesures de protection et de précaution appropriées doivent être prises en compte pendant les travaux.
L'une des conditions préalables à un fonctionnement sans problème est d'utiliser le disjoncteur dans des conditions de travail normales conformément aux dispositions correspondantes des normes GB/T1984 et IEC60694.
● Vérifiez le disjoncteur pour déceler tout dommage ou toute autre influence environnementale dangereuse. Si un tel phénomène se produit, il doit être exclu avant la mise sous tension afin de rétablir des conditions de travail normales.
● Enlever la saleté, notamment de la surface de l'isolant. Ceux-ci peuvent être dus à la saleté causée lors du transport ou du stockage qui affectera les performances d'isolation du produit.
● Vérifiez le contact du circuit primaire, la connexion du circuit secondaire et l'état de connexion du corps de mise à la terre.
● Test de fonctionnement manuel.
Entretien
Lorsque le produit est utilisé plus que les dispositions d'un élément du tableau, une inspection et un entretien doivent être effectués.
|
Non. |
Article d'inspection |
Fréquence |
|
1 |
Temps d'exécution |
60(120)mois |
|
2 |
Opération |
5000/4000/2500 fois |
|
3 |
Temps de pause |
5000/4000/2500 fois |
Avant d'effectuer des travaux de maintenance, toutes les sources d'alimentation auxiliaires doivent être déconnectées et il n'y a aucun risque de remise sous tension. L'inspection et la maintenance doivent être effectuées par du personnel utilisateur familier avec l'équipement et formé et qualifié.
1. Après 5 ans de fonctionnement (calculé à partir du jour de mise en service du nouvel équipement) ou le nombre spécifié d'opérations de disjoncteur (les disjoncteurs de 25 kA et moins ont été actionnés 5,000 fois, 31,5 Les disjoncteurs kA ont été actionnés 4,000 fois, et les disjoncteurs de 40 kA. Lorsque l'opération est supérieure à 2 500 fois), la structure de fonctionnement doit être vérifiée :
● Coupez l'alimentation électrique du stockage d'énergie et actionnez le disjoncteur pour fermer et ouvrir une fois afin de libérer l'énergie du mécanisme.
● Vérifier l'état de la graisse sur les surfaces de roulement ou de glissement
● Vérifier le bon fonctionnement de chaque composant lors de l'action électrique et mécanique.
● Effectuez une inspection visuelle complète.
2. Après 10 ans de fonctionnement (calculé à partir du jour de mise en service du nouvel équipement) ou le nombre spécifié d'opérations de disjoncteur (les disjoncteurs de 25 kA et moins ont été actionnés 10,000 fois, 31,5 Les disjoncteurs kA ont été actionnés 8,000 fois et les disjoncteurs de 40 kA. Lorsque l'opération est supérieure à 5 000 fois), la structure opérationnelle doit être maintenue :
● Coupez l'alimentation électrique du stockage d'énergie et actionnez le disjoncteur pour fermer et ouvrir une fois afin de libérer l'énergie du mécanisme.
● Réappliquez de la graisse lubrifiante sur les arbres de support, les roulements et les roulements coulissants ainsi que sur les autres pièces qui doivent être lubrifiées.
● Vérifier le bon fonctionnement de chaque composant lors de l'action électrique et mécanique.
● Vérifier l'état ou le desserrage des fixations installées sur les bielles, manivelles, jambes de force, etc.
● Lors de la maintenance, vérifiez les pièces qui sont soumises à des contraintes élevées pendant le fonctionnement.
Toutes les fixations doivent être remplacées lorsque l'équipement est remonté si des pièces sont remplacées. Examinez attentivement le mécanisme de fonctionnement.
Le corps du disjoncteur doit également être inspecté après que le disjoncteur a fonctionné pendant environ 5 ans ou lorsque le mécanisme de commande est entretenu. Lors du contrôle de l’apparence, il est également nécessaire de vérifier la saleté, l’humidité et la corrosion sur la surface de l’équipement.
Dans certaines occasions spéciales ou appareillage fonctionnant dans des conditions environnementales nocives (telles que dans des conditions environnementales de forte pollution et de gaz fortement corrosifs), l'intervalle minimum des travaux d'inspection ci-dessus doit être inférieur à 5 ans.
