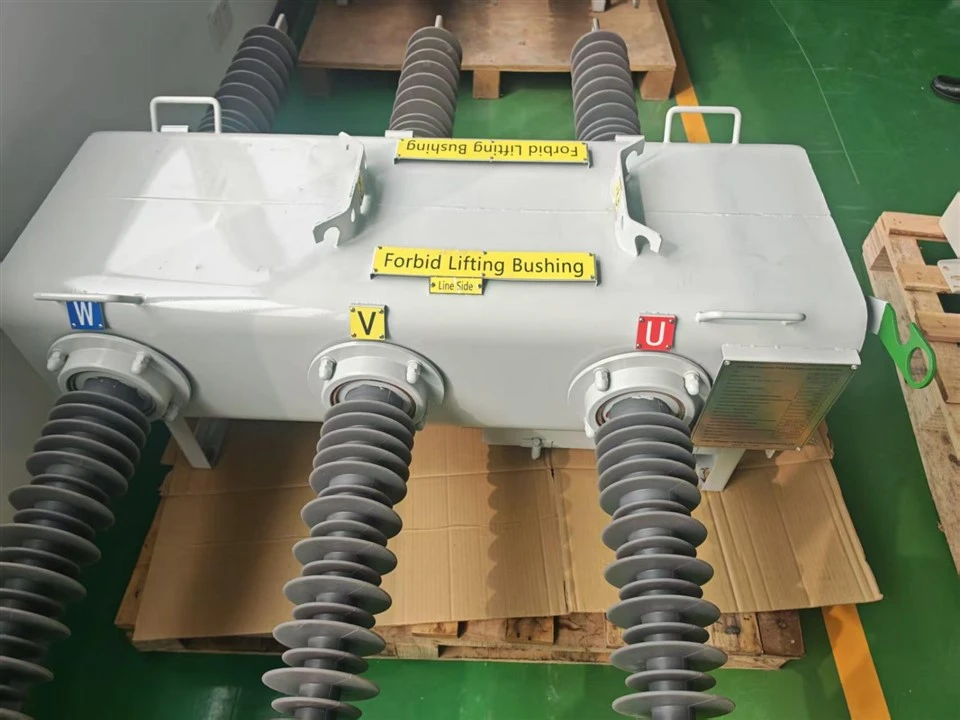

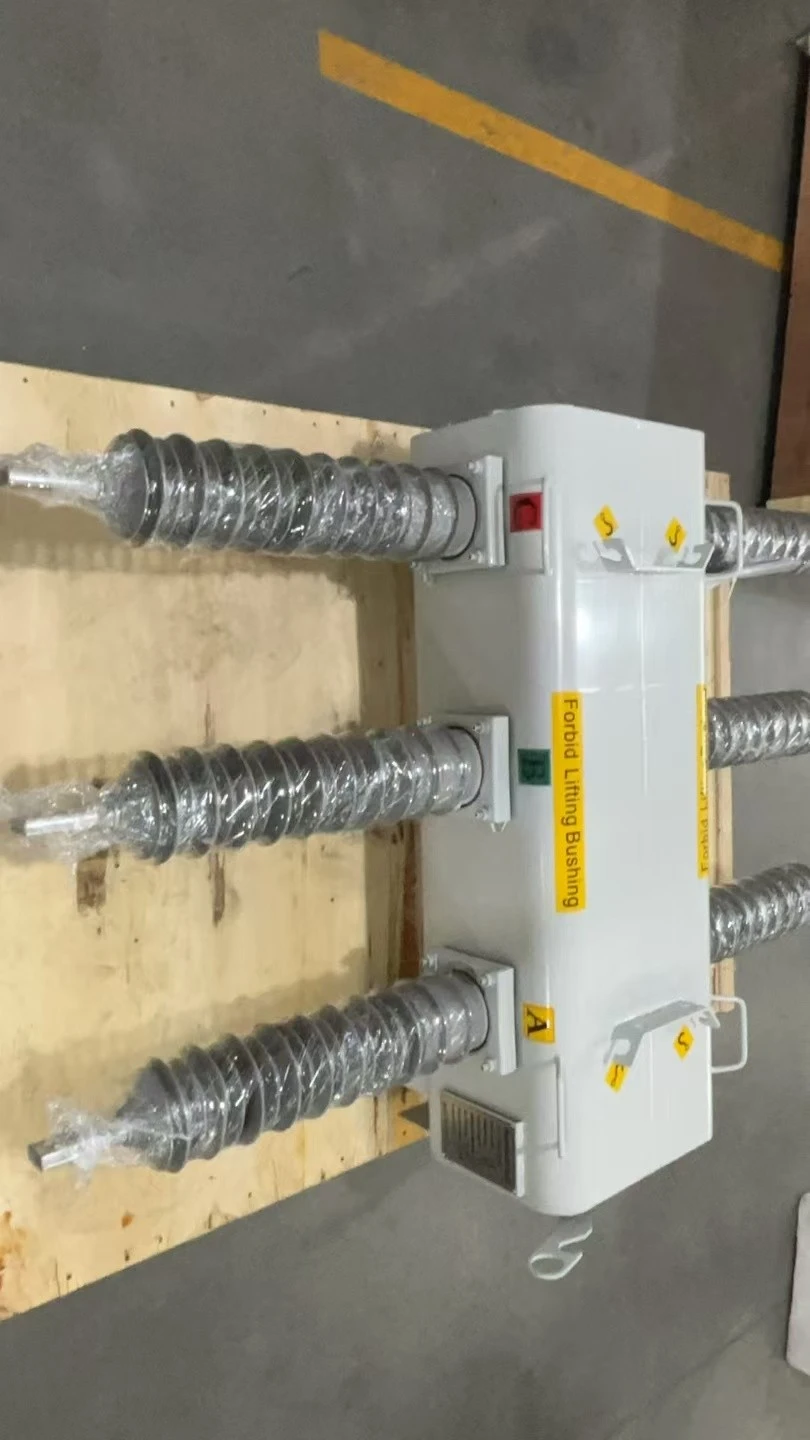

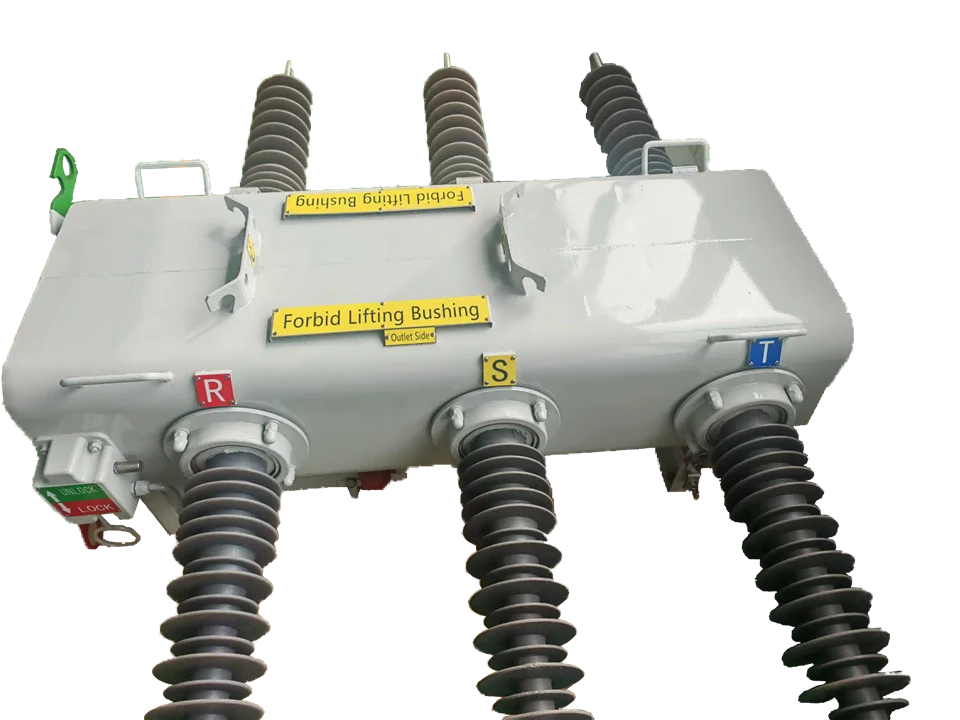

| Description | 24 kV | ||||||||
| Tension nominale du système : kV | 24 | ||||||||
| Tension maximale du système : kV | 27 | ||||||||
| Indice de défaut du système : kA | 20 | ||||||||
| Classe d'isolation : 1,2 / 50 μs ; Tension de tenue aux chocs de foudre : kV | 125 | ||||||||
| Classe d'isolation : 1,2 / 50 μs ; Tension de tenue aux chocs de foudre : kV | 145 | ||||||||
| Fréquence du secteur (tenue 1 minute, conditions humides) : kV | 50 | ||||||||
| Fréquence d'alimentation en ondes stationnaires- (tenue pendant 1 minute, conditions humides) : kV | 50 | ||||||||
| Distance d'isolement | La tension maximale du système est de 31 mm/kV | ||||||||
| Configuration de mise à la terre neutre | Efficacement mis à la terre | ||||||||
| Nombre de phases | Triphasé- | |||||||||
| Courant nominal normal | 1250A | |||||||||
| Endurance mécanique | Classe M2 | |||||||||
| Endurance électrique | Niveau E3 | |||||||||
| Performances nominales en court-circuit- : kA | ||||||||||
| Courant nominal de tenue en court-circuit-(valeur de crête) | 50 | |||||||||
| Courant de tenue à court-terme (1 s) | 40 | |||||||||
| Courant nominal de court-circuit-(valeur de crête) | 50 | |||||||||
| Qualité d'isolation | ||||||||||
| Tension assignée de tenue aux chocs électriques | 125 kV crête-à-côte | |||||||||
| Test de tension de tenue en fréquence nominale de courte durée-puissance- (conditions humides, 1 minute) | 50kV | |||||||||
| Distance de fluage de l'isolant | 31 mm/KV | |||||||||
| Conception LBS | |||||||||||
| Milieu isolant | SF6 | ||||||||||
| Salle d'opération | Le LBS doit être équipé d'auto- contenait des compartiments SF₆ pour chaque étage, y compris le mécanisme de commande. |
||||||||||
| Suspendre le secondaire | SF6 | ||||||||||
| Mécanisme de commande | Les trois pôles doivent être actionnés simultanément via le mécanisme à ressort. | ||||||||||
| Instruments/Capteurs | |||||||||||
| Transformateur/capteur de courant | Configurer un CT pour chaque étape à mesurer le courant d'étage et activer la protection schème. |
||||||||||
| Transformateur/capteur de tension | Le module capteur VT/tension pour chaque phase est utilisé pour mesurer la tension ; le les schémas de protection activés incluent des paramètres de surtension et de sous-tension. |
||||||||||
| Précision | Courant : ±0,5 % ; Tension : ±0. 1 % | ||||||||||
| Mesure des états ouvert/fermé/verrouillé et déclenchement | |||||||||||
| Mécanisme de déclenchement | Le déclenchement doit être initié conformément au schéma de protection spécifié ci-dessous. | ||||||||||
| Solution de commutation automatique | Au moins quatre cycles de commutation O-Co-Co-CO ; selon CEI 62271, le temps mort peut être sélectionné indépendamment. | ||||||||||
| Verrouillage/déverrouillage manuel | La fonction de verrouillage/déverrouillage manuel est mise en œuvre via un mécanisme hépatique commandé par un levier de commande au sol ; ce mécanisme fonctionne en position verrouillée. Lors de la configuration, toutes les opérations doivent être désactivées et LBS doit être activé. Depuis le sol, les positions verrouillées et déverrouillées doivent être clairement visibles. |
||||||||||
| Plan de protection | |||||||||||
| Protection de fréquence | L'appareil doit fournir une protection contre les sur-et les sous-fréquences-dans une plage de ±5 Hz au-dessus ou en dessous de la fréquence du système, avec un pas de 0,1 Hz. L'appareil doit également incorporer une fonction de fermeture automatique qui permet le réenclenchement-une fois la fréquence atteinte revient à la normale après un événement de déclenchement provoqué par des conditions de sur-fréquence ou de sous-fréquence. |
||||||||||
| Protection contre la tension | L'appareil doit fournir des points de consigne de déclenchement en cas de surtension/sous-tension par incréments de 1 % de la valeur nominale. tension du système, applicable pour les plages de 100 % à 150 % (surtension) et de 50 % à 100 % (sous-tension). |
||||||||||
| Caractéristiques de fonctionnement en cas de surintensité et de défaut à la terre | Selon la norme CEI 60255, celles-ci incluent l'inversion instantanée, l'inversion standard, l'inversion non standard - et l'inversion extrême. | ||||||||||
| Plage de consigne de surintensité | 25 % à 150 % du courant nominal La résolution minimale est de 1 A. |
||||||||||
| Portée de détection des défauts à la terre | Allant de 5% à 50% du courant nominal, avec une résolution minimale de 1 A. | ||||||||||
| Plage de réglage de la sensibilité pour les défauts à la terre | La plage de courant nominal du transformateur de courant est comprise entre 0,5 % et 8 % du courant nominal, avec une résolution minimale de 0,5 A. | ||||||||||
| Configuration des protections | Des installations permettant d'intégrer des profils de configuration de protection doivent être fournies. | ||||||||||
| Collecte de charges à froid (CL-PU) | L'installation de collecte de charge à froid (CLPU) est conçue pour empêcher le déclenchement du système de contrôle causé par surtensions de courant à court-terme résultant de la perte de diversité de charge normale. Cela inclut le froid durée de chargement et paramètres-définis par l'utilisateur. |
||||||||||
| Protection contre les surtensions | Un appareil qui utilise le réglage du temps de protection contre les surintensités et le facteur de suppression des surtensions configurés par l'utilisateur. | ||||||||||
| Verrouillage à courant- élevé | Lorsque la condition de courant continu dépasse le seuil de verrouillage de courant élevé-défini par l'utilisateur, le LBS peut directement effectuer un verrouillage LBS. Dans ces conditions, le VMBL ne pourra pas refermer-et il doit fournir une indication et un signal. |
||||||||||
| Plage de réglage de la zone morte | 0,5 à 120 secondes. | ||||||||||
| Plage de réglage du temps de réinitialisation | 5 secondes à 180 secondes | ||||||||||
| durée de service | |||||||||||
| 1 | Altitude (au-dessus du niveau de la mer) | 1800m | |||||||||
| 2 | Température extérieure maximale | 50 degrés | |||||||||
| 3 | Température extérieure minimale | -20 degrés | |||||||||
| 4 | Température de fonctionnement primaire mensuelle maximale | 35 degrés | |||||||||
| 5 | Température moyenne annuelle | 25 degrés | |||||||||
| 6 | Humidité relative maximale | Jusqu'à 96% | |||||||||
| 7 | Niveau isolarnique | 180 jours d'orage par an | |||||||||
| 8 | Fréquence maximale des coups de foudre | Deux fois par kilomètre chaque année. Total : 32 fois | |||||||||
| 9 | Vitesse maximale du vent | 100km/h | |||||||||
| 10 | Rayonnement solaire maximal Couche d'isolation sur le plan d'étage |
1035W/m2 | |||||||||
| 11 | Température maximale du sol (à 1 mètre de profondeur) | 30 degrés | |||||||||
| 12 | Résistance maximale du sol à la température | 2 degrés m/W | |||||||||
| 13 | Résistance électrique maximale du sol | 2000 Qm | |||||||||
| 14 | Zones sismiques (échelle Mecalli modifiée) | Zone 8 | |||||||||
| 15 | Coefficient sismique | 0.15 | |||||||||
| 16 | Type atmosphérique | Maritime | |||||||||
| 17 | Polluant atmosphérique | Sable, poussière, sel | |||||||||
|
18 |
Polluer | Selon la norme CEI 60815, la pollution de conception- La classe d'ions doit être « lourde » (classe de pollution II). |
|||||||||
| Chronologie technique | |||||||||||
| Calendrier d'avancement des données techniques de l'unité principale du sectionneur de charge (disjoncteur) | |||||||||||
| S/N | Fonction | Description | Documentation des soumissionnaires | ||||||||
| 1 | Taper | Colonne-type extérieur SF₆ disjoncteur |
|||||||||
| 2 | Norme internationale | CEI 62271-103 KEMA | |||||||||
| 3 | Pays d'origine | Spécification | |||||||||
| 4 | Fabricant | Spécification | |||||||||
| 5 | Fabrication | Spécification | |||||||||
| 6 | Fréquence nominale (Hz) | 50 | |||||||||
| 7 | Courant nominal (A) | 630 | |||||||||
| 8 | Tension nominale (kV) | 24 | |||||||||
| 9 | Tension nominale (KV) | 27 | |||||||||
| 10 | Niveau de défaut du système (kA) | 20 | |||||||||
| 11 | Courant nominal continu (A) | 630 | |||||||||
| 12 | Pouvoir de coupure en court-circuit-(kA) | 20 | |||||||||
| 13 | Courant de défaut de court-circuit-de crête (kA) | 50 | |||||||||
| 14 | Durée nominale du court-circuit (secondes) | 4 | |||||||||
| 15 | Symétrique (rms)(kA) | 20 | |||||||||
| 16 | Asymétrique (RMS) (kA) | 20 | |||||||||
| 17 | Temps de fermeture/ouverture (secondes) | <0.7 | |||||||||
| 18 | Fonctionnement mécanique (vérification) (Non.) | 10000 | |||||||||
| 19 | Durabilité électrique (garantie) | 10000 | |||||||||
| 20 | Matériaux du réservoir | Acier inoxydable | |||||||||
| 21 | Épaisseur (mm) | Supérieur ou égal à 3 | |||||||||
| 22 | Pigment | Gris RAL 7035 | |||||||||
| 23 | Types de soudage de réservoirs | soudure TIG | |||||||||
| 24 | Pression d'éclatement du réservoir (kgf/cm²) | 4–6 | |||||||||
| 25 | Indice IP du boîtier (minimum) | IP67 | |||||||||
| 26 | Normes de fabrication de référence | CEI 62271-103 | |||||||||
| 27 | Matériau/couleur | Spécification | |||||||||
| 28 | Distance de fuite maximale de tension du système (mm) | Supérieur ou égal à 31 kV | |||||||||
| 29 | Tension de tenue à la fréquence industrielle- (1 minute) (kV) | 50 | |||||||||
| 30 | Tension de tenue aux chocs de foudre (kV) | 125 | |||||||||
| 31 | Type de borne | NEMA | |||||||||
| 32 | Compartiment d'isolation et de disjoncteur | SF6 | |||||||||
| 33 | Salle des vannes SF₆ | Scellement à vie | |||||||||
| 34 | Moyen d'extinction à arc- | SF6 | |||||||||
| 35 | Milieu isolant | SF6 | |||||||||
| 36 | Selon la norme CEI 62271 : Systèmes sous pression scellés | Obligatoire | |||||||||
| 37 | Grâce au dispositif de commande mécanique, le levier peut être facilement actionné depuis le sol. | Oui | |||||||||
| 38 | La commande manuelle comprend une tringlerie tubulaire en-immersion à chaud acier galvanisé; cette biellette tubulaire est reliée à un contrôleur indépendant et est équipé d'une poignée pour le manuel opération depuis le bas de la tige. (Oui/Non) |
Oui | |||||||||
| 39 | Cette connexion comprend un tuyau qui peut être facilement ajusté à n'importe quelle hauteur de tige. | Oui | |||||||||
| 40 | Tous les composants en acier du mécanisme de commande doivent être galvanisés à chaud-. | Oui | |||||||||
| 41 | Réglez la position « Ouvert » et verrouillez l'interrupteur en position ouverte. (Oui/Non) | Oui | |||||||||
| 42 | La position « Off » : L'interrupteur est verrouillé en position off. (Oui/Non) | Oui | |||||||||
| 43 | Force de commande manuelle (Newtons) | <200 | |||||||||
| 44 | Le levier est-il séparé du bras de levier et de la poignée de commande (Oui/Non) ? | Oui | |||||||||
| 45 | Si le fabricant LBS fabrique le mécanisme (Oui/Non) | Oui | |||||||||
| 46 | Différence de phase (mm) | 380 | |||||||||
| 47 | Déplacement du sol (mm) | 330 | |||||||||
| 48 | Tension nominale du parafoudre (KV) | 36 | |||||||||
| 49 | Tension d'interférence radiofréquence (uV) | Spécification | |||||||||
| Remarque : Veuillez remplir un calendrier pour chaque type de disjoncteur. | |||||||||||
| 2.1 Entrée de courant de phase d'entrée et de sortie | |||||||||||
| Quantité : 3 Courant nominal : 5 A, plage de mesure : 20 ×. Dans; Précision de l'instrument : supérieure ou égale à 0,1 × En ± 1% In; Fréquence de mesure: 50 fois par heure Résistant à la chaleur : Continu 2*In 10 Le deuxième 10*Dans 1 seconde 40*In Charge @In Inférieure ou égale à 0,2 VA (élément de phase 5A) |
|||||||||||
| Entrée de courant sensible | |||||||||||
| Quantité 1 Courant nominal : 5A Plage de mesure : 2 × courant nominal ; Installer- précision de la rumentation : supérieure ou égale à 0,1 × courant nominal ; ± 1 % du courant nominal ; Fréquence : 50/60 Hz Résistance à la chaleur : continue 2*In 10 secondes 10*dans 1 seconde 40*In Charge @In Inférieure ou égale à 0,02 VA (composant mis à la terre de 1 ampère) |
|||||||||||
| Entrée de tension | |||||||||||
| Quantité: 1 tension PT Valeur nominale : 40.120 Vrms Plage de fonctionnement : 0 à 200 Vrms ; Installer- précision de la rumentation : supérieure ou égale à 0,8 × Vn ± 1 % Vn ; Charge à 110 V, 0,06 VA Tension de tenue : 240 Vrms |
|||||||||||
| Alimentation auxiliaire | |||||||||||
| Tension CC : 220 V Plage de tension : 165-365 V Tension alternative : 220 VCA, 50 Hz Plage de fonctionnement : 165–265 Vrms, AC 50/ 60 Hz, ±5 % ; Consommation électrique inférieure ou égale à 10 W |
|||||||||||
| Entrée binaire | |||||||||||
| N°7 Tension de fonctionnement : 24 V CC ; Courant continu de fonctionnement maximum : 2 mA |
|||||||||||
| Sortie binaire | |||||||||||
| Numéro 2 Tension de fonctionnement : 220 V CC |
|||||||||||
| Mode de fonctionnement : les utilisateurs peuvent choisir entre une réinitialisation automatique-, une réinitialisation manuelle/électrique, ou un fonctionnement par impulsion- ; le temps de fonctionnement est chronométré à partir de la mise sous tension (<20 ms input). | |||||||||||
| 2.2 Conception de l'unité | |||||||||||
| Voyant lumineux Affichage de caractères 16,4 lignes 10, interface utilisateur LED 11, touches de navigation Poids : 18 kg |
|||||||||||
| 2.3 interface série | |||||||||||
| Ports de communication : RS485, RS232, RJ45, USB, HDMI Protocoles : CEI 60870-5- 101 ; CEI 60870-5- 104 ; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 stockage des données | |||||||||||
| Nombre d'événements : 150, 100 | |||||||||||
| 2.5 essai mécanique Vibration (onde sinusoïdale) - CEI 60255-21- 1 Classe I |
|||||||||||
| Type : Vibration | Résistance à la compression | Qualité 0, 1,5 g, 1,0 g | Variation Inférieur ou égal à 5% Inférieur ou égal à 5% |
||||||||
| Impact et collision – CEI 60255-21-2 Classe 1 | |||||||||||
| Taper | Rang | Différence | |||||||||
| Réponse impulsionnelle | 0,5gn,11ms | Inférieur ou égal à 5% | |||||||||
| Résistance aux chocs | 15gn,11ms | Inférieur ou égal à 5% | |||||||||
| Test fonctionnel | 10gn,16ms | Inférieur ou égal à 5% | |||||||||
| Impact et collision – CEI 60255-21-3 Classe I | |||||||||||
| Modèle X-Plane-3, niveau de tension nominal. Le déplacement en dessous de la fréquence de coupure (8–9 Hz) est de 1 g n.Réponse sismique et déplacement du plan inférieur ou égal à 5 % Y- : 1,5 mm, en dessous de la fréquence de croisement (8-9 Hz) Supérieur ou égal à 0,5 gn |
|||||||||||
| Classement mécanique | |||||||||||
| Durability>10⁶ cycles | |||||||||||
| 2.6 Tests électriques Isolation – CEI 60255-5 |
|||||||||||
| Type Niveau Entre n'importe quelle borne et la terre, une tension de 2,0 kV AC RMS doit être appliquée pendant 1 minute entre les contacts normalement ouverts ; en plus, une tension alternative de 2,0 kV Le RMS doit être appliqué pendant 1 minute. |
|||||||||||
| Interférences à haute-fréquence - CEI 60255-22- 1 Classe III | |||||||||||
| Taper Mode standard (vertical) Mode série (horizontal) |
Rang 2,5 kV 1,0 kV |
Changement Inférieur ou égal à 5% Inférieur ou égal à 5% |
|||||||||
| Interférences à haute-fréquence - CEI 60255-22-2 Classe IV | |||||||||||
| Taper | Rang | Différent- rence |
|||||||||
| Contacter la décharge | 8,0 kilovolts | Inférieur ou égal à 5% | |||||||||
| Transitoire rapide-IEC 60255-22-4 classe A (2002) | |||||||||||
| Taper | Rang | Différent- rence |
|||||||||
| 5/50 ns, taux de répétition de 2,5 kHz | 4kV | Inférieur ou égal à 5% | |||||||||
| Anti-interférence – CEI 60255-22-5 | |||||||||||
| Taper | Rang | Différence | |||||||||
| Entrée analogique : Mise à la terre connexion |
4,0 kilovolts | Inférieur ou égal à 10% | |||||||||
| Étude de cas : Alimentation auxiliaire et E/S : ligne à terre | 2,0 kilovolts | Inférieur ou égal à 10% | |||||||||
| Port de communication RS485 : ligne-vers-terre | 1,0 kV | Aucune perte de données | |||||||||
| Entrée analogique- ut : Ligne-par- Doubler |
1,0 kV | Inférieur ou égal à 10% | |||||||||
| Étude de cas : Alimentation auxiliaire et E/S : ligne-à-ligne | 1,0 kV* | Inférieur ou égal à 10% | |||||||||
